FAG圓錐滾子軸承的簡單應用

時間:2024-12-02 作者:admin 分享到:

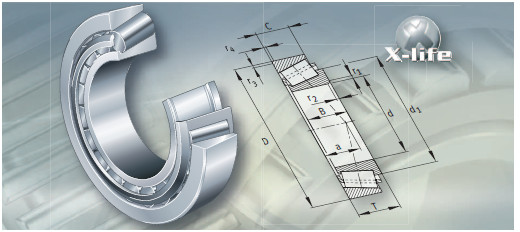

FAG圓錐滾子軸承

FAG圓錐滾子軸承

一、特性

圓錐滾子軸承由具有錐形滾道的實體內、外圈和采用窗式保持架的圓錐滾子組件組成。軸承形式有:標準設計、配對的開式變型設計、單側密封的整體式設計,JK0S。開式軸承是可分離軸承。因此,帶有滾子與保持架組件的內圈和外圈能夠分開安裝。提供公制和英制軸承。型號中帶有字母K的軸承為英制軸承。在新設計中,請優先選用公制的圓錐滾子軸承。T7FC系列圓錐滾子軸承屬于X-life設計。這些軸承表面質量得到進一步改善,通過更好的材料、熱處理和優化的接觸幾何實現了更高的性能。這樣改善了摩擦特性,并提高了基本額定動載荷。在相同的工作條件下,軸承的基本額定壽命顯著提高。這意味著在一些應用中可以采用更加緊湊的軸承布置形式。

二、徑向和軸向承載能力

圓錐滾子軸承能夠承受單方向的軸向載荷和高的徑向載荷。通常兩個圓錐滾子軸承采用對稱布置配對使用。軸承為O型或X型布置。

三、接觸角

軸向承載能力取決于接觸角,即接觸角越大,軸承所能承受的軸向載荷越大。尺寸表中的系數e表示軸承接觸角和承載能力的大小。313、323..-B、T5ED和T7FC系列軸承具有較大的接觸角,因而具有很高的軸向承載能力。

四、角度不對中補償

圓錐滾子和內、外圈滾道間改進的接觸線優化了接觸點處的應力分布,防止產生邊緣應力并允許軸承不對中補償。載荷比P/Cr_0.2時,軸承內、外圈相對傾斜角度不能超過4_。如果需要承受更大載荷或更大傾斜角,請聯系我們。

五、配對軸承

帶后綴N11CA的圓錐滾子軸承是X型配對軸承,能夠承受大的雙向軸向載荷和力矩載荷。配對軸承的內部軸向游隙由兩外圈之間的隔圈設定,并在后綴中表示出來,軸向游隙。根據客戶需求我們也提供O型布置的配對軸承(N11CB)。訂購軸承時,必須要說明軸承的數量,而非軸承對的數量。

六、整體式圓錐滾子軸承

圓錐滾子軸承JK0S為單側密封的即裝即用單元,主要用于O型布置配對安裝。它們是不可分離軸承,且不需要再注脂。

七、無需設定內部軸向游隙

無需設定軸承對的內部軸向游隙。是因為當用軸螺母或軸端蓋夾緊內圈時,內外圈之間存在非常小的突出量(尺寸u)。為了獲得正確的安裝后軸向游隙,內圈和外圈需要采用緊配合。整體式圓錐滾子軸承以O型布置配對使用時,外圈會形成一個適宜的環形槽以供卡環BR定位,卡環必須單獨訂購。

八、密封

標準設計和配對的圓錐滾子軸承是非密封的。整體式圓錐滾子軸承JK0S在一側有唇式密封。

九、潤滑

標準設計和配對的圓錐滾子軸承可以采用油或脂潤滑。整體式圓錐滾子軸承JK0S填充有高品質潤滑脂。
